200MP de RUDOLPH : CAMERA CCD PLAN 256 Mpixels

Capteur CCD plan

[ zoom ]

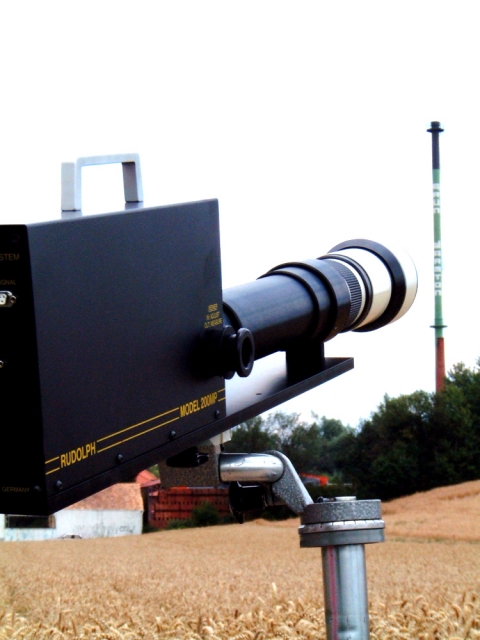

Le Modèle 200MP de RUDOLPH est un Capteur CCD plan qui offre une résolution de 1/16 000 * 1/16 000 soit 1/256 Millions. Il permet l’analyse en temps réel du déplacement dans un plan de 1 à 5 points particuliers d’une structure mécanique déformable. Différents objectifs interchangeables sont proposés selon la gamme de mesure à étudier, qui peut être fixe (entre 100 * 100 mm et 1 * 1 m) ou ajustable (fabriqué à la demande). Le simple montage de l’objectif sur le corps du Capteur assure la calibration de l’ensemble de mesure.

Son coût très attractif, son extrême fiabilité, sa résolution (1/256 000 000 de la plage de mesure) et à sa cadence de mesure (1000/sec) en font un excellent équipement de terrain.

La SNCF utilise déjà ce type de Capteur extrêmement facile à mettre en œuvre pour le suivi d’ouvrage d’arts et de rails en vibration lors de passages de convois rapides du type TGV. Ces 2 équipements complètent leur parc de 6 Capteurs à tube photomultiplicateur 100R désignés pour de telles mesures ainsi que pour le suivi de Crash de TGV. Ces Capteurs ont une excellente fiabilité ; certains de nos clients les utilisent en effet depuis plus de 25 ans.
