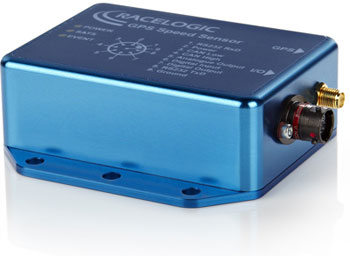

Speed Sensor 5-100Hz




Avec des fréquences d’enregistrements de 5 Hz, 10 Hz, 20 Hz et 100 Hz, la gamme de Speed Sensor convient à une grande variété de budgets et d'exigences.

Si vous devez mesurer la vitesse, la position ou l'accélération, mais n'avez pas besoin d’enregistrement, la gamme de VBOX Speed Sensor est idéale.

Ils sont conçus pour s'intégrer directement à votre propre équipement de d’enregistrement via une interface CAN ou Série (RS232).

Les systèmes à partir de 10 Hz sont également compatibles avec la station de base DGPS pour une précision de positionnement accrue.

Le Speed Sensor 100 Hz est compatible GPS+GLONASS et permet d’obtenir des mesures et une réception précise même dans les zones difficiles (végétation, etc..).

Les Speed Sensor sont plus petits, moins chers et plus robustes que la gamme équivalente de data logger VBOX, avec la même précision et la même qualité de signal.

Toutes les versions sont logées dans un petit boîtier résistant à l'eau utilisant des connecteurs de type Deutsch.








Paramètres :



La VBOX Speed Sensor Single Antenna mesure les paramètres suivants à 5, 10, 20 ou 100Hz :

  • Temps
  • Position
  • Vitesse
  • Vitesse verticale
  • Cap
  • Altitude
  • Rayon de braquage
  • Accélération latérale
  • Accélération longitudinale

Données techniques :



Positionnement absolu

Vitesse

  • Précision : 3 m
  • Précision avec SBAS DGPS : <1 | <1 | <1 | <1 m
  • Précision avec RTCM DGPS : N/A | 40 | 40 | 80 cm
  • Précision avec upgrade GPS et station de base (RLVBUP30): N/A | 20 | 20 | N/A cm
  • Résolution : 1.8 cm
  • Précision altitude : 10 | 6 | 6 | 6m
  • Précision altitude avec DGPS : N/A | 2 | 2 | 2 m
  • Précision : 0,1 km/h (moyenne sur 4 échantillons)
  • Unités : km/h ou mph
  • Vitesse maximale : 1000 mph
  • Vitesse minimale : 0,1 km/h
  • Résolution : 0.01 km/h
  • Latence:> 160 | 41,5 | 41,5 | 8,5 ± 1,5 ms

Distance

Accélération

  • Précision : 0.05% (<50cm par Km)
  • Unités : m/ft
  • Résolution : 1 cm
  • Précision : 1.00 | 0,50 | 0,50 | 0,50%
  • Maximum : 4 | 20 | 20 | 20G
  • Résolution : 0.01G

Lap Timing (afficheur OLED)

Test d'accélération/freinage (DSP03)
  • Résolution : 0.01s
  • Précision : 0.01s
  • Résolution : 0.01 °
  • Précision : 0.2 | 0,05 | 0,05 | 0.01s

Précision de freinage (trigger)

Cap

  • Précision : N/A | ± 20 | ± 10 | ± 1,8 cm
  • Résolution : 0.01 °
  • Précision : 0.1 °

Spécifications

Alimentation

  • Poids : env. 190 | 250 | 250 | 250 g
  • Taille : 90 x 65 x 31,85 mm
  • Taille 100 Hz : 140 x 92 x 31,85 mm
  • Température de fonctionnement : -30°C à +70°C
  • Température de stockage : -40°C à +85°C
  • Plage de tension d’entrée :

          1ère génération = 6,5 V – 30 V CC

          2ème génération = 7 V – 30 V DC

  • Puissance : 3,7 W Max
