FIM03



Le module d'entrée de fréquence Racelogic FIM03 est un système de capture de fréquence et d'impulsions à 4 entrées. Il permet aux signaux de fréquence compris entre 1Hz et 20kHz d'être enregistrés ou envoyés directement vers une VBOX.

La configuration via VBOX Setup de chaque canal permet d’obtenir un signal enregistré directement dans l'un des formats de données suivants :

  • Fréquence (Hz)
  • RPM
  • Vitesse Km/h
  • Vitesse MPH
  • Impulsions
  • Unité de carburant (L/Gal)
  • Débit de carburant (L/h - Gal/h)
  • Consommation de carburant (L/100 km)
  • Consommation de carburant (km/L - MPG)

Caractéristiques :



  • Tension d'entrée (plage maximale) : -50 V à +50 V
  • Amplitude minimale du signal : env. 1V pk-pk
  • Gamme de fréquence d'entrée : 1Hz à 20Khz
  • Minuterie : 24 bits
  • Résolution du minuteur : 67ns
  • Nombre d'impulsions maxi avant réinitialisation : 1 000 000
  • Entrées : 4 x connecteur BNC
  • Connexion VBOX : 2 prises Lemo pour la connexion au CAN VBOX
  • Dimensions : 32 (h) x 128 (L) x 120 (l) mm
  • Tension d’alimentation : + 12V DC

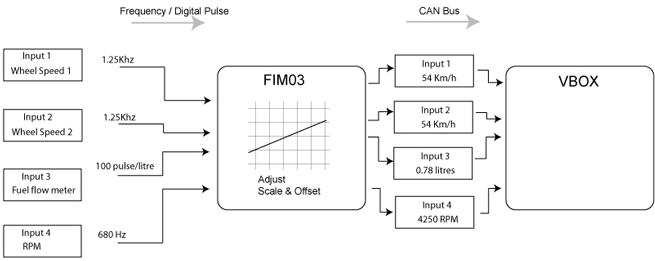

Exemple de montage :
