ADC03



Le module d'entrée analogique ADC03 est une interface analogique à 8 canaux de 16 bits conçue pour être utilisée avec la gamme d'enregistreurs de données VBOX.

Chaque canal est isolé électriquement et fournit une mesure jusqu'à ± 50 V avec une précision DC de ± 2 mV (étalonnée à 23 ° C) ainsi qu'une résolution de 24 bit. Des alimentations isolées et régulées de 5 V et 12 V sont disponibles sur le connecteur principal Sub-D 25 en plus de l'alimentation.

La connexion se fait via le bus CAN de la VBOX, ce qui signifie que les modules peuvent être placés très près des capteurs analogiques. Cette technique réduit le bruit sur les signaux analogiques par rapport à de longs câbles reliant les capteurs à une centrale d’acquisition.

La connectivité CAN signifie également que vous pouvez avoir plusieurs modules connectés en chaîne autour du véhicule, partageant tous le même bus CAN.



 Documentation ADC03  (PDF 385Ko)

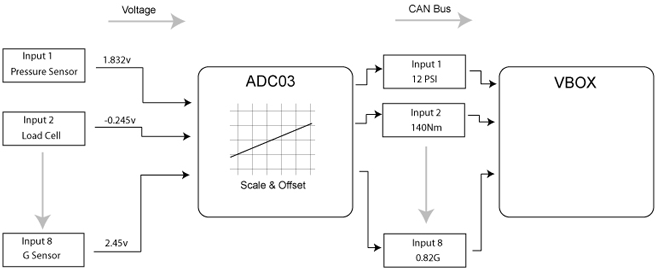

Exemple de montage :




Caractéristiques :


  • Nombre de d’entrée : 8
  • Résolution : 24 bit
  • Précision DC : ± 2 mV (étalonnée à 23°C)
  • Plage d'entrée : ± 50V
  • Impédance d'entrée : >100 KΩ
  • Alimentation en tension de sortie : 12V isolé 80 mA, 5V isolé 100mA
  • Tension d'alimentation : 12V DC
  • Intensité : 650 mA
