SGA02



L'amplificateur de jauge de contrainte SGA02 dispose de deux voies configurables par l'utilisateur.

Chaque voie est isolée en courant continu et conçu pour un fonctionnement en pont complet, mais peut être adapté pour une utilisation dans des applications en demi-pont et en quart de pont.

La plage de sortie de chaque voie est de ± 9v avec un gain de signal d’entrée ajustable de 25 à 1000 environ.

La connexion à l'amplificateur se fait via un bornier pour un montage simple.



Exemple de montage :

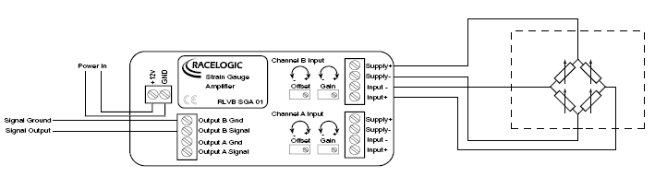

Pont complet :

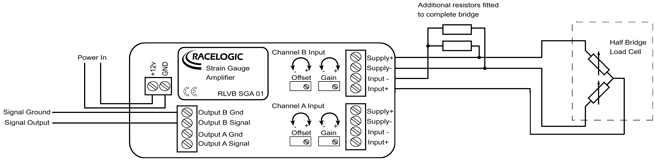

Demi-pont :


Quart de pont :
