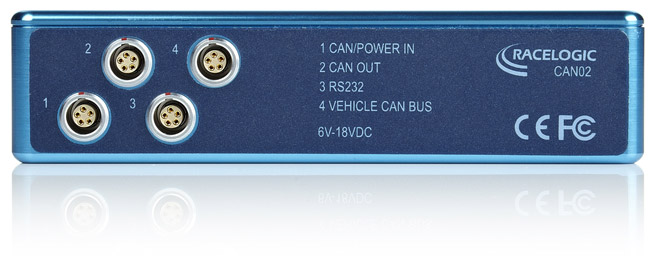

CAN02



L’interface CAN02 est une passerelle de conversion CAN. Le système est conçu pour reconnaître 16 variables différentes transmises sur un bus CAN, puis les retransmettre dans un format enregistrable par la VBOX de la même manière que les voies CAN RACELOGIC standard.

L’interface CAN peut être programmée pour lire presque tous les formats de CAN, puis d’y attribuer un nom, un multiplicateur et un offset. Ces informations sont ensuite retransmises sur le bus CAN VBOX et sont enregistrées à 20Hz sur la carte Compact Flash.

Le transfert des données VBOX vers le bus du véhicule est bloqué pour éviter toute interférence.


Caractéristiques :


  • Entrées : 16 voies CAN provenant du véhicule ou d'un autre bus CAN
  • Données d'entrée : de 1 à 32 bits ; Format Intel/Motorola ; signé/non signé ; bit de départ sélectionnable
  • Sortie : 16 voies CAN vers VBOX
  • Données de sortie configurable par l'utilisateur
  • Alimentation : +9 à +18V DC
  • Compatible CAN 2.0A ou CAN 2.0B
  • Taux de bauds : 125 Kbits/s, 250 Kbits/s, 500 Kbits/s, 1 Mbits/s
  • Configuration via VBOX Setup
